[MFC] 툴바 구현하기 - Step3

이번 단계는 기능 적인 구현보다 그럴듯 해보일 수 있게 툴바에 이미지를 넣는 방법을 설명하겠습니다.

리소스에서 비트맵을 추가해 이미지를 추가 하는 방법을 설명할겁니다. 그런데 이 방법은 비효율적인 방법이지만 단순하게 접근할 수 있습니다.

png파일로 이미지 추가 하는 방법을 나중에 포스팅하겠습니다.



step 1)

리서스 뷰에 아래 사진처럼 ①우클릭 -> 리소스 추가 -> ②Bitmap 선택 후 가져오기 버튼 클릭 -> 비트맵 파일이 있는 위치에서 비트맵 파일 선택

비트맵 파일 추가

step 2)

헤더 파일에 리소스에 추가된 비트맵을 읽어서 사용할 객체를 추가합니다.

CBitmap *p_bitmap;



CBitmap 객체에 저장된 이미지를 화면에 출력할 때 사용할 DC도 추가합니다.

CDC m_mem_dc;



리소스에서 비트맵을 읽어서 CBitmap 객체에 저장하고

void WJ_ToolBar::AddButton(const wchar_t *ap_name, int a_command_id, int a_bmp_id)
{
    if (m_btn_count < MAX_COMMAND_COUNT) {
        // 버튼을 눌렀을 때 사용할 메시지 ID를 저장한다.
        m_btn_list[m_btn_count].command_id = a_command_id;
        m_btn_list[m_btn_count].bmp_id = a_bmp_id;
        if (m_btn_list[m_btn_count].bmp_id) {  // 비트맵 리소스 아이디가 0이 아닌경우
            // 리소스에 저장된 비트맵을 읽기 위한 객체를 만든다.
            m_btn_list[m_btn_count].p_bitmap = new CBitmap;
            // 리소스에서 비트맵을 읽어서 CBitmap 객체에 저장한다.
            m_btn_list[m_btn_count].p_bitmap->LoadBitmap(a_bmp_id);
        }
        else m_btn_list[m_btn_count].p_bitmap = NULL;
    }
}



이미지 객체를 메모리 DC 객체에 연결합니다.

if (p_btn->p_bitmap != NULL) {  // 이미지가 로드된 상태라면
    CClientDC dc(this);
    CRect r;
    m_mem_dc.SelectObject(p_btn->p_bitmap);  // 이미지 객체를 메모리 DC 객체에 연결한다.
    // 메모리 DC에 연결된 비트맵을 화면 DC에 출력한다. (버튼의 x축 방향 가운데 위치시킨다.)
    dc.BitBlt(p_btn->x + p_btn->width / 2 - 16, 10, 32, 32, &m_mem_dc, 0, 0, SRCCOPY);
}



비트맵 정보를 파괴 하는 코드입니다.

void WJ_ToolBar::OnDestroy()
{
    // 버튼 이름을 저장하기 위해 할당했던 메모리를 제거한다.
    for (int i = 0; i < m_btn_count; i++) {
        delete[] m_btn_list[i].p_name;   // 버튼 이름을 저장하던 메모리 해제
        if (m_btn_list[i].p_bitmap != NULL) {  // 버튼에 비트맵을 사용하는지 체크한다.
            m_btn_list[i].p_bitmap->DeleteObject();  // 비트맵 정보를 제거한다.
            delete m_btn_list[i].p_bitmap;  // 비트맵 객체를 제거한다.
        }
    }
    CWnd::OnDestroy();
}

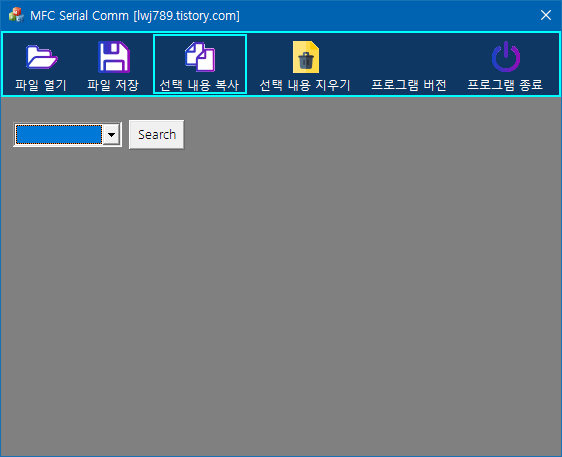

실행 결과

실행파일

MFCSerialComm.zip

0.10MB



empty.zip

0.40MB
