6. 드라이버와 app간 통신

Exam_Driver_IO.7z

0.01MB

드라이버 .c 파일 코드

#include "Source.h"

VOID DriverUnload(
    _In_ PDRIVER_OBJECT driverObject
)
{
    UNREFERENCED_PARAMETER(driverObject);

    UNICODE_STRING SymbolicLinkName;

    // 심볼릭링크 삭제
    RtlInitUnicodeString(&SymbolicLinkName, SYMBOLIC_NAME_STRING);
    IoDeleteSymbolicLink(&SymbolicLinkName);

    // DeviceObject 삭제 Delete the user-mode symbolic link and deviceobjct.
    IoDeleteDevice(driverObject->DeviceObject);

    DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "[DriverUnload()]\n");
}

NTSTATUS DriverEntry(
    IN PDRIVER_OBJECT    driverObject,
    IN PUNICODE_STRING    registryPath
)
{
    DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "\n\n DriverEntry!!\n");
    driverObject->DriverUnload = DriverUnload;

    //사용하지 않는 파라미터는 에러처리
    UNREFERENCED_PARAMETER(registryPath); // registryPath = registryPath 이렇게 해도 됨.
    UNREFERENCED_PARAMETER(driverObject);

    NTSTATUS status = STATUS_SUCCESS;

    //DbgBreakPoint();


    PDEVICE_OBJECT DeviceObject = NULL;
    UNICODE_STRING ntDeviceName;
    UNICODE_STRING SymbolicLinkName;
    GF__DEVICE_EXTENSION *pDE = NULL;

    // Opt-in to using non-executable pool memory on Windows 8 and later.
    // https://msdn.microsoft.com/en-us/library/windows/hardware/hh920402(v=vs.85).aspx
    /*ExInitializeDriverRuntime(DrvRtPoolNxOptIn);
    DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "[20221026] ==>ExInitializeDriverRuntime\n");*/

    // Set up dispatch entry points for the driver.
    driverObject->MajorFunction[IRP_MJ_CREATE] = MyCreateDispatch;
    driverObject->MajorFunction[IRP_MJ_CLOSE] = MyCloseDispatch;
    driverObject->MajorFunction[IRP_MJ_DEVICE_CONTROL] = MyDeviceIoControlDispatch; // IOCTL 명령어를 받을 수 있도록 합니다

    // DeviceObject 생성
    RtlInitUnicodeString(&ntDeviceName, NTDEVICE_NAME_STRING);
    DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "[20221026] ==>CreateDeviceObject [%ls]\n", ntDeviceName.Buffer);

    status = IoCreateDevice(
        driverObject,                        // DriverObject
        sizeof(GF__DEVICE_EXTENSION),    // DeviceExtensionSize
        &ntDeviceName,                        // DeviceName
        FILE_DEVICE_UNKNOWN,                // DeviceType
        FILE_DEVICE_SECURE_OPEN,            // DeviceCharacteristics
        FALSE,                                // Not Exclusive
        &DeviceObject                        // DeviceObject
    );

    if (!NT_SUCCESS(status)) {
        DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "\tIoCreateDevice returned 0x%x\n", status);
        return(status);
    }

    pDE = (GF__DEVICE_EXTENSION *)DeviceObject->DeviceExtension;
    KeInitializeSpinLock(&pDE->SpinLock);

    // 심볼릭생성 Create a symbolic link for userapp to interact with the driver.
    RtlInitUnicodeString(&SymbolicLinkName, SYMBOLIC_NAME_STRING); // L"\\DosDevices\\MYSAMPLE"
    status = IoCreateSymbolicLink(&SymbolicLinkName, &ntDeviceName);
    DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "[20221026] ==>Create a symbolic link [%ls]\n", SymbolicLinkName.Buffer);

    if (!NT_SUCCESS(status)) {
        IoDeleteDevice(DeviceObject);
        DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "\tIoCreateSymbolicLink returned 0x%x\n", status);
        return(status);
    }


    if (!NT_SUCCESS(status)) {
        DriverUnload(driverObject);
        DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "[DriverUnload] DriverUnload - 5 (%d)\n", status);
    }

    DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "[DriverUnload] DriverUnload - 6 (%d)\n", status);
    return status;
}

NTSTATUS MyCreateDispatch(PDEVICE_OBJECT pDevObj, PIRP pIrp)
{
    pDevObj = pDevObj;
    pIrp = pIrp;

    pIrp->IoStatus.Status = STATUS_SUCCESS;
    IoCompleteRequest(pIrp, 0); // 0 -> IO_NO_INCREMENT

    DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "[20221026] MyCreateDispatch!!\n");
    return STATUS_SUCCESS;
}

NTSTATUS MyCloseDispatch(PDEVICE_OBJECT pDevObj, PIRP pIrp)
{
    GF__DEVICE_EXTENSION *pDE = NULL;
    KIRQL OldIrql;

    pDE = (GF__DEVICE_EXTENSION *)pDevObj->DeviceExtension;

    KeAcquireSpinLock(&pDE->SpinLock, &OldIrql);

    // 타이머가 구동중이라면 타이머를 취소합니다
    if (pDE->bIsTimerOn == TRUE)
    {
        KeCancelTimer(&pDE->Timer);
        pDE->bIsTimerOn = FALSE;
    }

    // 사용중이던 공유이벤트가 있다면 반납합니다
    if (pDE->pSharedEventObject)
    {
        ObDereferenceObject(pDE->pSharedEventObject); // 참조수를 감소합니다
        pDE->pSharedEventObject = NULL;
    }

    KeReleaseSpinLock(&pDE->SpinLock, OldIrql);

    pIrp->IoStatus.Status = STATUS_SUCCESS;
    IoCompleteRequest(pIrp, 0); // 0 -> IO_NO_INCREMENT

    DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "[20221026] MyCloseDispatch!!\n");
    return STATUS_SUCCESS;
}

VOID MyTimerDpcRoutine(
    struct _KDPC *Dpc,
    PVOID  DeferredContext, // DEVICE_EXTENSION 주소가 전달됩니다
    PVOID  SystemArgument1,
    PVOID  SystemArgument2
)
{
    GF__DEVICE_EXTENSION *pDE = DeferredContext;
    KIRQL OldIrql;
    KEVENT *pkEvent = NULL;

    UNREFERENCED_PARAMETER(Dpc);
    UNREFERENCED_PARAMETER(SystemArgument1);
    UNREFERENCED_PARAMETER(SystemArgument2);    // 사용하지 않는 파라미터에 대한 컴파일오류방지

    KeAcquireSpinLock(&pDE->SpinLock, &OldIrql); // 동기화문제방지를 위해 스핀락을 획득합니다
    pkEvent = pDE->pSharedEventObject;
    pDE->pSharedEventObject = NULL;
    KeReleaseSpinLock(&pDE->SpinLock, OldIrql); // 스핀락은 가능하면 빨리 반납합니다

    if (pkEvent)
    {   // 공유이벤트가 준비되어 있는지 확인합니다
        KeSetEvent(pkEvent, 0, FALSE); // 이벤트를 시그널합니다
        ObDereferenceObject(pkEvent); // 커널오브젝트의 참조수를 감소합니다
    }
}

// Win32 API DeviceIoControl()함수와 연결됩니다
NTSTATUS MyDeviceIoControlDispatch(PDEVICE_OBJECT pDevObj, PIRP pIrp)
{
    DbgPrintEx(DPFLTR_IHVDRIVER_ID, 0, "\n[20221026][%s]\n", "MyDeviceIoControlDispatch()");

    PIO_STACK_LOCATION pStack = NULL;
    GF__DEVICE_EXTENSION *pDE = NULL;
    KIRQL OldIrql;
    NTSTATUS Status = STATUS_INVALID_PARAMETER;

    pDE = (GF__DEVICE_EXTENSION *)pDevObj->DeviceExtension;

    pStack = IoGetCurrentIrpStackLocation(pIrp); // IRP의 파라미터중에 현재 드라이버를 위한 영역을 찾습니다
    switch (pStack->Parameters.DeviceIoControl.IoControlCode) // IOCTL 명령어를 확인합니다
    {
    case IOCTL_SAMPLE_SHARE_EVENT:
    {
        HANDLE *pUserEventHandle = NULL;
        LARGE_INTEGER Time;

        pUserEventHandle = (HANDLE *)pIrp->AssociatedIrp.SystemBuffer;
        // 응용프로그램이 전달한 이벤트핸들값이 담긴 시스템버퍼를 접근합니다

        KeAcquireSpinLock(&pDE->SpinLock, &OldIrql);

        // 타이머가 구동중이라면 타이머를 취소합니다
        if (pDE->bIsTimerOn == TRUE)
        {
            KeCancelTimer(&pDE->Timer);
            pDE->bIsTimerOn = FALSE;
        }

        // 사용중이던 공유이벤트가 있다면 반납합니다
        if (pDE->pSharedEventObject)
        {
            ObDereferenceObject(pDE->pSharedEventObject); // 참조수를 감소합니다
            pDE->pSharedEventObject = NULL;
        }

        KeReleaseSpinLock(&pDE->SpinLock, OldIrql); // 가능하면 스핀락은 빨리 풀어줍니다

        // 사용자가 전달한 이벤트핸들에 대응되는 커널오브젝트를 참조합니다
        Status = ObReferenceObjectByHandle(
            *pUserEventHandle,          // 이벤트핸들
            0,
            NULL,
            KernelMode,
            &pDE->pSharedEventObject,   // 참조되는 커널오브젝트가 담길 주소
            NULL
        );
        if (!NT_SUCCESS(Status)) // 커널오브젝트가 참조되지 않으면..
            break;

        // 타이머와 DPC를 준비합니다
        KeInitializeTimer(&pDE->Timer);
        KeInitializeDpc(&pDE->Dpc, MyTimerDpcRoutine, pDE);
        Time.QuadPart = -1 * 10 * 3000000; // 3초를 설정합니다
        KeSetTimer(&pDE->Timer, Time, &pDE->Dpc); // 3초후에 이벤트를 시그널합니다
        pDE->bIsTimerOn = TRUE;

        Status = STATUS_SUCCESS;

        break;
    }
    }

    pIrp->IoStatus.Status = Status;
    IoCompleteRequest(pIrp, 0); // 0 -> IO_NO_INCREMENT
    return Status;
}



드라이버 .h 파일 코드

#pragma once

#include <ntifs.h>
#include <ntddk.h>
#include <wdm.h>

#define NTDEVICE_NAME_STRING      L"\\Device\\GF_sys_driver"
#define SYMBOLIC_NAME_STRING      L"\\DosDevices\\MY_GF_sys_driver"
// 새로운 IOCTL 명령어를 정의합니다
#define IOCTL_SAMPLE_SHARE_EVENT    CTL_CODE( FILE_DEVICE_UNKNOWN, 0x800, METHOD_BUFFERED, FILE_ANY_ACCESS )
//                                                                   -----
//                                                                   0x800 부터 0xFFF 까지 정의가능합니다

typedef struct
{
    KSPIN_LOCK  SpinLock;
    BOOLEAN     bIsTimerOn;
    KTIMER      Timer;
    KDPC        Dpc;
    KEVENT *pSharedEventObject;
}GF__DEVICE_EXTENSION;

NTSTATUS MyCreateDispatch(PDEVICE_OBJECT pDevObj, PIRP pIrp);
NTSTATUS MyCloseDispatch(PDEVICE_OBJECT pDevObj, PIRP pIrp);
NTSTATUS MyDeviceIoControlDispatch(PDEVICE_OBJECT pDevObj, PIRP pIrp);



드라이버와 통신하기 위한 실행파일

#include <iostream>
#include <Windows.h>
#include <stdio.h>
#include <conio.h>


// 타이머 버전!!!!!
//
// 새로운 IOCTL 명령어를 정의합니다
#define IOCTL_GF_SHARE_EVENT    CTL_CODE( FILE_DEVICE_UNKNOWN, 0x800, METHOD_BUFFERED, FILE_ANY_ACCESS )
//                                                                   -----
//                                                                   0x800 부터 0xFFF 까지 정의가능합니다

int main()
{
    printf("START!!\n");

    HANDLE handle = (HANDLE)-1;
    BOOL bRet = FALSE;
    DWORD dwRet = 0;
    HANDLE hEvent;

    handle = CreateFile(L"\\\\.\\MY_GF_sys_driver",
        GENERIC_READ | GENERIC_WRITE,
        0,
        NULL,
        OPEN_EXISTING,
        0,
        NULL);

    if (handle == (HANDLE)INVALID_HANDLE_VALUE)
        return 1;

    // 이벤트핸들을 생성합니다
    hEvent = CreateEvent(NULL, FALSE, FALSE, NULL);

    // 이벤트핸들값을 드라이버에게 전달하기 위해서 핸들을 담은 버퍼의 주소를 InputBuffer로 사용.
    if (hEvent)
    {
        bRet = DeviceIoControl(
            handle,
            IOCTL_GF_SHARE_EVENT,
            &hEvent,
            sizeof(HANDLE),
            NULL,
            0,
            &dwRet,
            NULL
        );

        if (!bRet)
            printf("DeviceIOControl Fail!! (0x%x)\n", GetLastError());

        __int64 start_tick, end_tick; // 시간 체크를 위한 변수
        start_tick = GetTickCount64();
        // 드라이버측에서 해당하는 이벤트를 시그널하는것을 기다립니다
        dwRet = WaitForSingleObject(hEvent, INFINITE);

        if (dwRet == WAIT_OBJECT_0)
            printf("Event Signalled!!!\n");

        end_tick = GetTickCount64();
        printf("경과시간: %lld \n", end_tick - start_tick);

        // 아무키나 받을 때 까지 대기.
        _getch();

        // 사용이 끝난 이벤트핸들을 반납합니다
        CloseHandle(hEvent);
    }

    CloseHandle(handle);


    return 0;
}

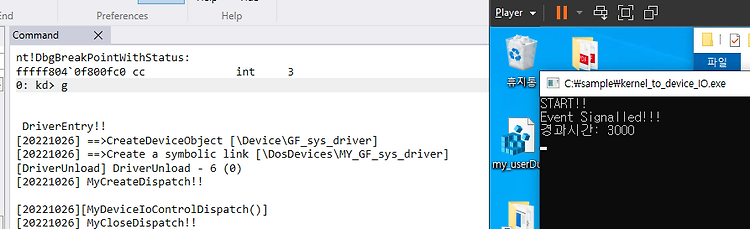

결과 화면
